Оправы металлические типа ОТУ предназначены для предохранения технических стеклянных термометров от механических повреждений, а также для монтажа термометров в трубопроводах, резервуарах и другом оборудовании. Изготавливаются из стали. Верхняя часть оправ (чехол) имеет окно для шкалы термометра. Нижняя часть оправ (карман для погружаемой части термометра) сварная, состоящая из резьбового штуцера и цельнотянутой завальцованной трубки.

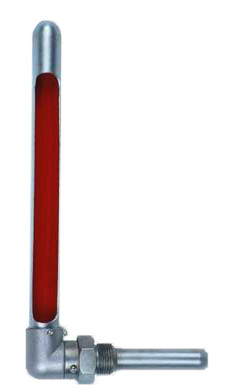

Угловые оправы имеют цельнометаллический переходник (для изогнутой под углом 90°нижней части термометра). Детали прямых и угловых защитных оправ взаимозаменяемы. При температуре до 200°С выдерживают рабочее давление до 6,3 МПа, при температуре от 200°С до 500°С — до 3,5 МПа.
Резьба для установки оправ в оборудовании М27*2 (резьба на штуцере кармана).
Длина нижней части, мм | 250 |
Длина верхней части, мм | 285 |
