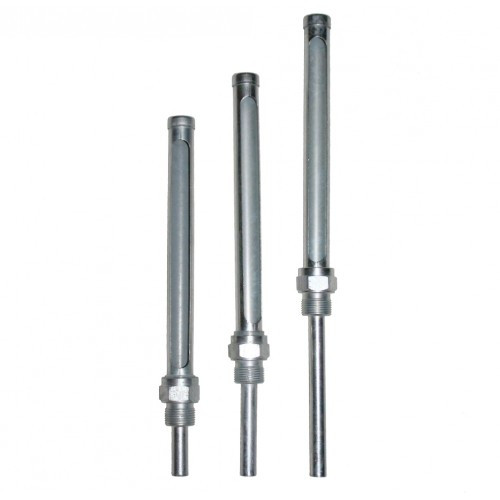

Защитные стальные оправы предназначены для монтажа технических термометров и защиты их от механических повреждений. Изготавливаются по ТУ 92-887.021-91.
Конструкция
Верхняя часть оправ (чехол) имеет окно для шкалы термометра. Нижняя часть оправ (карман для погружаемой части термометра) сварная, состоящая из штуцера и цельнотянутой трубки.
Угловые оправы имеют цельнометаллический переходник (для изогнутой под углом 90° нижней части термометра). Детали прямых и угловых защитных оправ взаимозаменяемые.
При температуре до +200 °С оправы выдерживают условное давление до 6.3 МПа. При температуре от +200 °С до +600 °С оправы выдерживают условное давление до 3.5 МПа. Резьба для установки оправ в оборудование М 27х2 (резьба на штуцере кармана).
Длина нижней части, мм | 160 |
Длина верхней части, мм | 250 |
